めっきと最終寸法
寸法や嵌合が銅母材とめっき後の完成部品のどちらに適用されるかをご指定ください。重要な接触領域、マスキングの要否、切断縁や穴への被覆範囲も明確にしてください。

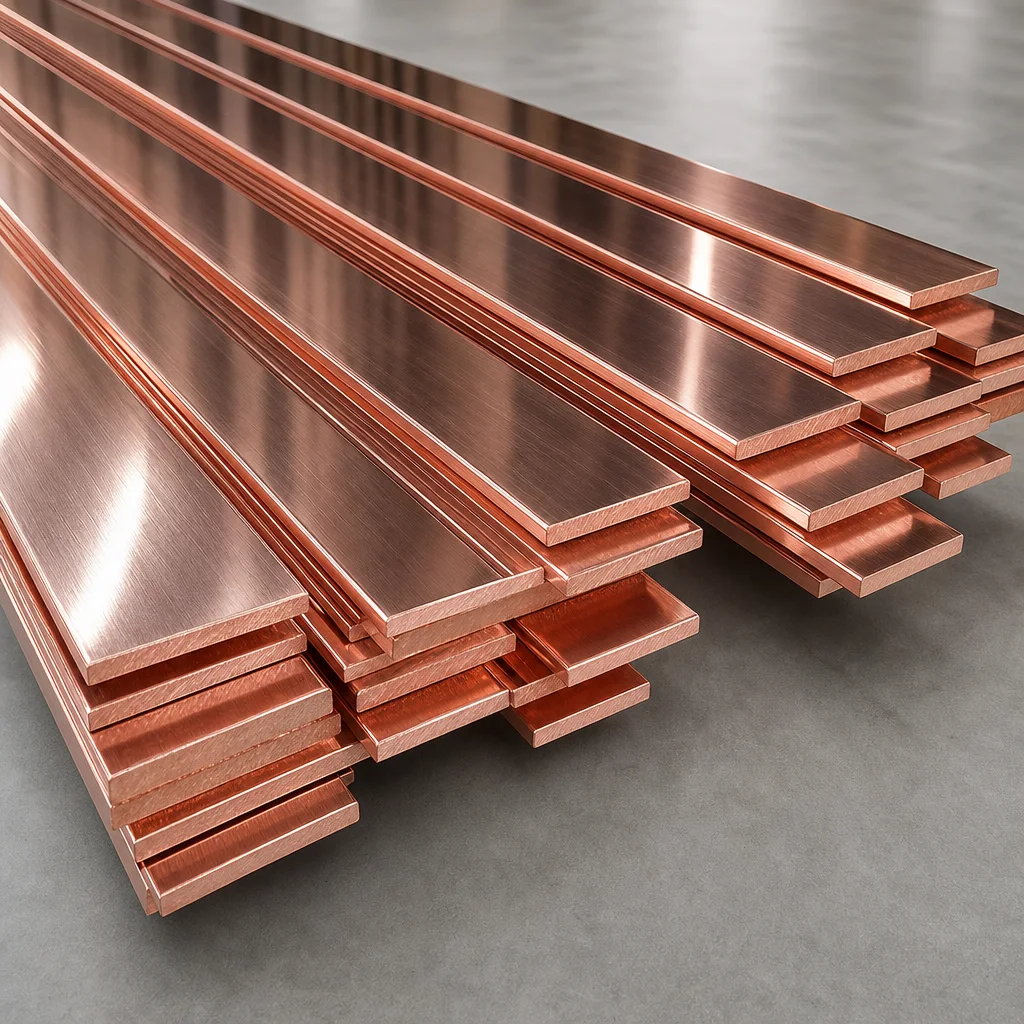

裸銅・すずめっき銅バスバー
導電接続部材、開閉装置、機器接続向けの裸銅・すずめっき銅バスバー。組立要件に合わせて、断面、縁の形状、材料状態、仕上げをご指定ください。
裸銅・すずめっき仕上げ・縁の形状
サムネイルを選んで拡大し、裸銅・すずめっき材、丸みのある縁、結束素材の全6枚の写真をご覧ください。
01 / サイズと選定
断面・縁・使用長さを選ぶ。
以下の一般的な平角材の例をお問い合わせの整理にご利用ください。寸法は厚さ × 幅、続けて長さをご指定ください。断面寸法だけでは組立品の電流定格は決まりません。
以下の寸法は調達時の参考例であり、在庫や製造限界を示すものではありません。供給可能な組み合わせと公差は、材質、調質、注文内容に応じて確認します。
| 形状・寸法 | 一般的な問い合わせ例 | 選定のポイント |
|---|---|---|
| 平角材 · 厚さ × 幅 | 3 × 20, 3 × 25, 3 × 30 mm | 小型の導電接続部材や加工素材向け。必要数量、完成形状、接続配置をご提示ください。 |
| 平角材 · 厚さ × 幅 | 5 × 20, 5 × 30, 5 × 40, 5 × 50 mm | 機器接続部材や配電部品のご相談向け。材料状態、接触面、加工代を合意してください。 |
| 平角材 · 厚さ × 幅 | 8 × 40, 8 × 50, 8 × 60, 8 × 80 mm | 縁の形状、真直度、穴・曲げの図面をご指定ください。適合性は電気設計全体で評価します。 |
| 平角材 · 厚さ × 幅 | 10 × 50, 10 × 60, 10 × 80, 10 × 100 mm | 大きい断面の調達例です。完成公差、取り扱い制限、寸法がめっき前と後のどちらに適用されるかをご指定ください。 |
| 角部と縁の形状 | 丸角／丸みのある縁、半径は図面指定 | 写真だけに頼らず、半径や形状をご指定ください。縁の形状は嵌合、成形、必要な表面状態に影響します。 |
| 長さ・穴・曲げ | 問い合わせ参考長さ3,000 mm；切断長さと形状は図面指定 | 穴径、中心位置、長穴、曲げ角度・半径、図面改訂番号、品目ごとの個数をご記載ください。 |
電流定格は組立品全体で決まります
使用電流は熱条件、バスバー配置、接合部、筐体、設計上の限界に左右されます。図面と要件をご提示ください。寸法表は許容電流表や組立品の認証ではありません。
組立品に必要な形状を定義する
- 選択する規格または図面に基づき、厚さ、幅、長さ、真直度、縁の半径、厳しい完成部品公差を合意してください。
- 必要に応じて、穴位置、長穴寸法、曲げ半径、端面仕上げ、バリ限界、接触面の平坦度をご指定ください。
- すずめっき品は、被覆方法・厚さ、範囲、外観、必要な検査証明を製造前に合意してください。
02 / 材質と調質01 02 03
用途に合う材質を。
C11000 / Cu-ETP
導電バスバー素材で一般的に指定される材質です。部品に必要な適用規格、導電率の証明、調質、機械的要件をご指定ください。
C10200 · 無酸素銅
部品仕様や接合工程で無酸素材が必要な場合の選択肢です。代替前に正確な記号と材料状態をご確認ください。
調質と製品規格
剛性、曲げ、加工に合わせて硬質・軟質などの材料状態を選びます。ASTM B187/B187Mまたは関連製品規格と版をご指定ください。T2などの図面記号には、適用する材料規格も記載してください。
棒材から、電気接続へ。
開閉装置・配電設備
銅平角材は主導体や接続部材の素材に使用できます。機器設計に必要な取付配置、穴、曲げ、接触面仕上げをご指定ください。
変圧器・機器端子
接続バーや端子接続部材では、接触領域と締結形状の定義が必要です。相手材、表面要件、寸法図面を添えてください。
蓄電設備・パワーエレクトロニクス
剛性のある接続バーでは、省スペース配置や接合面の管理が必要な場合があります。部品図面と絶縁・離隔距離の要件をご提示ください。めっき表面だけではシステムの電圧定格は決まりません。
接地・ボンディング接続
銅バーは等電位接続や接地部品に指定できます。断面、穴配置、取付方法、仕上げ、設備に適用するプロジェクト要件を定義してください。
04 / 加工と仕上げ01 02 03 04
納入時の状態を明確に。
直材・切断素材
切断一覧、数量、長さ公差をご提示ください。素材と完成寸法を区別し、端面の直角度、バリ除去、加工代もご指定ください。
穴・長穴・曲げのご相談
穴中心、長穴、曲げ半径、データムを記した寸法図面をお送りください。ご希望の加工は確認してから見積もりに含めます。
すずめっきの要件
全面または部分めっき、必要膜厚と測定位置、マスキング、下地層の要件をご指定ください。切断、穴あけ、曲げ、めっきの加工順を合意してください。
表面保護と識別
接触面を傷や汚れから保護します。識別・追跡要件と、機能面を避けた承認済みのマーキング位置をご指定ください。
材質・寸法・仕上げの確認
- 化学成分、材料状態、導電率の証明、寸法検査、ロット識別を合意してください。
- すずめっき材は、定義した方法と受入基準に基づく膜厚、被覆範囲、密着性の証明をご依頼ください。
- 注文に必要な材料報告書、適合書類、第三者検査や環境適合の証明をご指定ください。提供可否は確認します。
梱包と納品準備
- 間紙、縁の保護材、支持付き結束、箱をご相談ください。接触面やめっき面を研磨性のあるバンドから離して保護します。
- 納品先、梱包の最大重量、荷下ろし方法、適用する木材梱包要件をご提示ください。
- 乾燥した清潔な場所で支持を確保して保管し、識別を維持し、指定仕上げを保護する取り扱いを行ってください。
ご要望をお聞かせください
裸銅か、すずめっきか。図面とともにご相談ください。
断面寸法、長さ、希望仕上げ、数量をお送りください。めっき品や加工品は、図面と判明している被覆要件を添えてください。残る詳細は見積もり時に確認できます。
バスバーの見積もりを依頼- 01厚さ × 幅 × 長さと単位
- 02裸銅・すずめっきの選択と被覆要件
- 03材質・調質・規格と数量
- 04穴配置、縁の形状、曲げ図面
- 05納品先、梱包、検査書類
銅バスバーの調達に関するご質問
裸銅とすずめっきの両方を供給できますか？+
はい。寸法・数量とともに希望の仕上げをご指定ください。すずめっきは膜厚、被覆範囲、検査要件もご記載いただくか、見積もり時にご相談ください。
すずめっきで電流定格は自動的に上がりますか？+
一律に増加するとは考えられません。仕上げは接続部と使用環境に適する必要があります。通電能力は電気組立品全体と熱条件に基づいて評価します。
めっき部品の図面には何が必要ですか？+
完成寸法、データム、穴、曲げ、接触面、マスキング要件をご記載ください。加工や寸法の受入判定がめっき前・後のどちらか、被覆をどう検査するかも明記してください。
